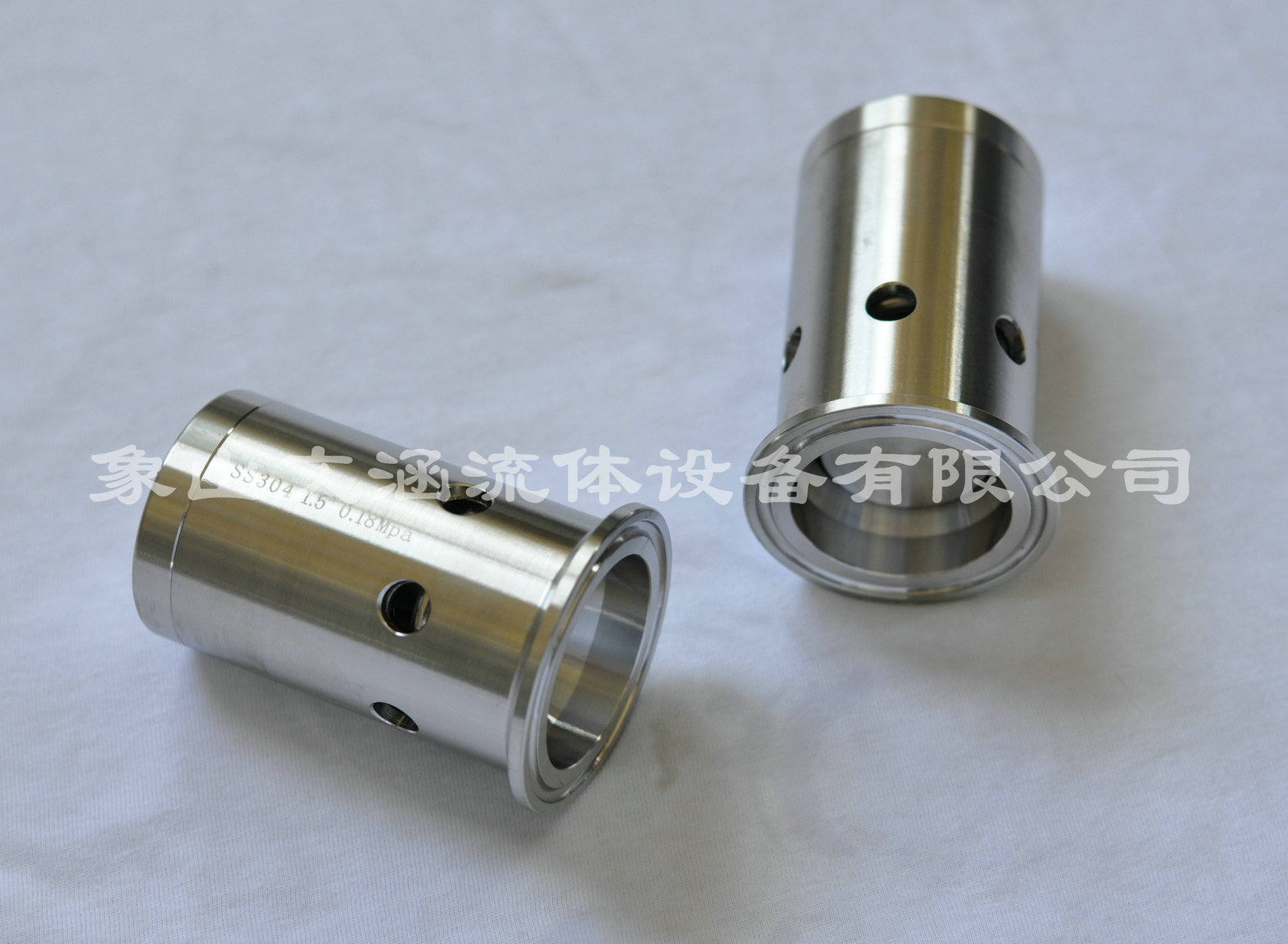

不銹鋼衛生級閥詳細信息:
閥瓣開啟高度:微啟式閥
結構形式:彈簧式
公稱通徑:Φ50.8(mm)
適用介質:蒸汽
標準:國標
流動方向:雙向
零部件及配件:配件
形態:隔膜式
壓力環境:低壓
類型(通道位置):直通式
閥體構造:不封閉式
規格:2寸 貨號:WH-01
不銹鋼衛生級閥部分技術名詞:
公稱壓力:表示閥在常溫狀態下的許用壓力,高溫設備用的閥不應考慮高溫下材料許用應力的降低。閥是按公稱壓力標準進行設計制造的。
開啟壓力:也叫額定壓力或整定壓力,是指(不銹鋼衛生級閥)閥閥瓣在運行條件下開始升起時的進口壓力,在該壓力下,開始有可測量的開啟高度,介質呈可由視覺或聽覺感知的連續排放狀態。
排放壓力:閥瓣達到規定開啟高度時的進口壓力。排放壓力的上限需服從國家有關標準或規范的要求。
超過壓力:排放壓力與開啟壓力之差,通常用開啟壓力的百分?jǐn)?shù)來表示。
回座壓力:排放后閥瓣重新與閥座接觸,即開啟高度變?yōu)榱銜r(shí)的進口壓力。
啟閉壓差:開啟壓力與回座壓力之差,通常用回座壓力與開啟壓力的百分比表示,只有當開啟壓力很低時采用二者壓力差來表示。
開啟高度:閥瓣離開關閉位置的實際升程。
流道面積:指閥瓣進口端到關閉件密封面間流道的截面積,用來計算無任何阻力影響時的理論排量。
流道直徑:對應用于流道面積的直徑。
簾面積:當閥瓣在閥座上方時,在其密封面之間形成的圓柱面形或圓錐面形通道面積。
排放面積:不銹鋼衛生級閥閥門排放時流體通道的截面積。對于全啟示(不銹鋼衛生級閥)閥,排放面積等于流道面積;對于微啟式閥,排放面積等于簾面積。
